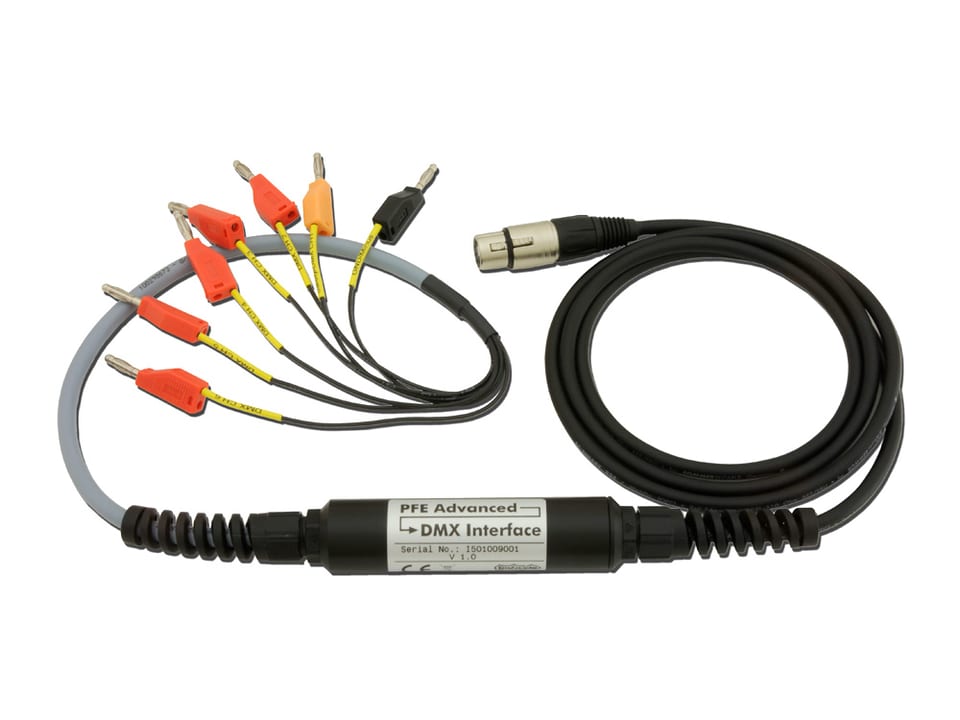

Galaxis PFE Advanced DMX interface

Questa interfaccia DMX serve a comandare facilmente, con un ricevitore PFE Advanced, apparecchi per effetti dotati di ingresso DMX-512 e a integrare questi apparecchi nel sistema. Applicazioni tipiche sono il comando di macchine del fumo e di macchine del fuoco.

È necessario che il ricevitore sia dotato della funzione Terminal. Questa consente all'utente di programmare più cue di sparo su ogni uscita e di stabilire per quanto tempo le uscite devono restare attive.

L'interfaccia dispone di un ingresso di sicurezza e di cinque ingressi di comando ed è alimentata dal ricevitore. In generale l'ingresso di sicurezza viene utilizzato per l'alimentazione. Non appena è presente tensione sull'ingresso di sicurezza, viene generato un segnale DMX con il canale DMX 1 al 100%. Gli ingressi 1-5 vengono convertiti nei canali DMX 2-6 (0% o 100%).

Anche se il DMX è considerato un protocollo non sicuro (non sono implementati checksum né altre misure di sicurezza), l'uso di questa interfaccia è piuttosto sicuro, perché il segnale DMX viene generato solo se l'interfaccia è alimentata dall'uscita del ricevitore.

Canale di sicurezza: Sì
Canali di comando: 5 + sicurezza
Connettori sugli ingressi: spine a banana da 4 mm, compatibili con ogni ricevitore PFE Advanced
Uscita: XLR, 5 poli
Tempo di comando con funzione Terminal: da 0,1s a 25,0s, acceso in continuo
